近年來，随著可穿戴智能設備、可植入式醫療設備、非平面物件無損檢測等領域的快速發展，基于磁性薄膜的柔性磁電子器件受到各國科研人員的廣泛關注。在柔性襯底上制備磁性薄膜并研究其磁電特性，是發展柔性磁電子器件的重要基礎。柔性磁性薄膜與器件的發展所面臨的主要挑戰包括：如何在柔性襯底上制備出性能可以與Si基磁性薄膜與器件媲美的柔性磁性薄膜與器件；如何使柔性磁性薄膜與器件在彎曲、拉伸等形變狀态下保持性能穩定；如何利用柔性襯底的自身特性提高柔性磁性薄膜與器件的性能。這些問題産生的主要原因是由于柔性襯底粗糙度大，會降低薄膜質量；更重要的是，柔性薄膜易發生形變，導緻磁性材料的磁彈各向異性在形變時可能發生變化，使得柔性磁性薄膜與器件的性能在制備與使用過程中容易發生改變。我們知道，磁各向異性是磁性材料的重要内秉參量之一，不僅決定著磁性材料的磁矩取向和矯頑力，也會影響到磁性器件的工作頻率乃至功耗。因此，解決這些問題需要通過有效地控制柔性磁性薄膜的磁彈各向異性來實現。

　　應力對柔性磁性薄膜的調控規律

　　通過多種應力施加方式(例如彎曲生長、原位應力施加、襯底各向異性熱膨脹、柔性鐵電襯底的逆壓電效應等)對柔性磁性薄膜進行應力施加，系統研究了應力對磁性金屬薄膜中磁各向異性的調控規律，發現柔性磁性薄膜的對應力的響應與塊體磁性材料相似：對于具有正磁緻伸縮系數的材料(例如FeGa、CoFeB等薄膜)，其易軸傾向于沿著拉應力方向；對于具有負磁緻伸縮系數的材料(例如Ni薄膜)，其易軸傾向于沿著壓應力方向。我們發現，PVDF柔性襯底随著溫度變化會表現出各向異性熱膨脹，可以用來對薄膜施加連續變化的單軸應力。利用PVDF柔性襯底對非晶CoFeB磁性薄膜施加連續變化的應力，通過測量不同應力狀态下磁性材料的各向異性磁電阻，并拟合不同磁場、不同應力狀态下的各向異性磁電阻曲線，研究人員首次确定非晶CoFeB薄膜磁彈各向異性的應力系數爲。該結果爲定量預測應力對磁性薄膜各向異性調控的程度提供了參考。

　　設計具有特殊性能的柔性磁性薄膜結構

　　通過選取具有各向異性熱膨脹特性的聚偏氟乙烯(PVDF)材料作爲襯底，利用應力對磁性薄膜中磁各向異性的有效調控，設計并制備了一類具有正溫度系數磁各向異性的磁性複合薄膜材料。該方法可用于解決常規磁性材料的磁各向異性随溫度的升高而降低的問題。

　　通過彎曲和施加磁場在磁性薄膜中預先誘導出一個較強的單軸磁各向異性，使得薄膜在随後彎曲變形過程中，其磁各向異性可以在一定應變範圍内保持方向不變，從而提高了磁性薄膜在外加應變環境下磁各向異性的穩定性。

　　在具有褶皺結構的磁性薄膜中，爲了提高薄膜的磁各向異性，通過對比研究了兩種在柔性聚二甲基矽氧烷(PDMS)襯底上制備具有表面周期結構的磁性薄膜的方法，獲得了在利用非磁性金屬預先形成一個表面周期結構後再沉積的磁性薄膜表現出較強的磁各向異性。

　　制備可拉伸柔性自旋閥器件

　　利用直接生長在拉伸PDMS上的方法，制備了具有高磁場靈敏度的柔性巨磁電阻自旋閥傳感器，通過表面周期結構可以釋放縱向拉伸應變，設計表面平行微條帶可以釋放由泊松效應引入的橫向應變，從而顯著降低了拉伸應變對磁性層磁各向異性的影響，也避免了拉伸應變下金屬薄膜的斷裂行爲，所制備的自旋閥磁傳感器在50%的拉伸應變範圍内，磁電阻率、磁場靈敏度、樣品電阻可以保持穩定。具有穩定可靠性能的可拉伸磁傳感器可以作爲電流傳感器、位置傳感器、角度傳感器、齒輪傳感器等，集成在柔性智能可穿戴設備中，具有重要的應用前景。

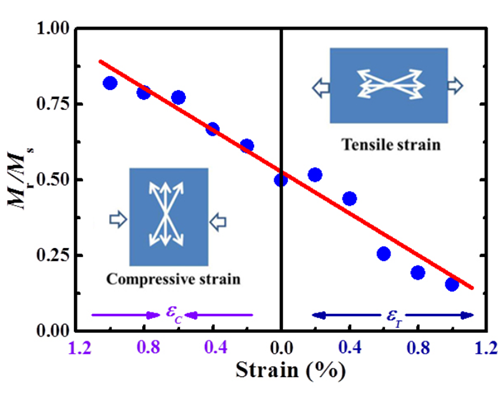

圖1 應力對柔性磁性薄膜的調控規律示意圖

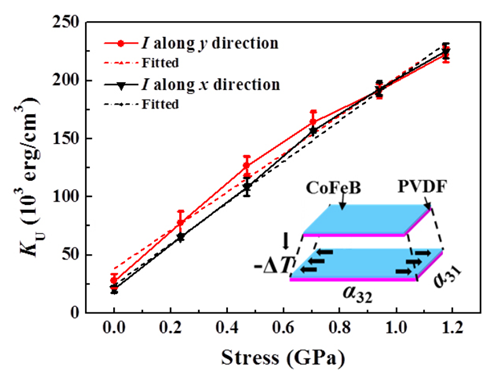

圖2 CoFeB薄膜磁彈各向異性應力系數的測定

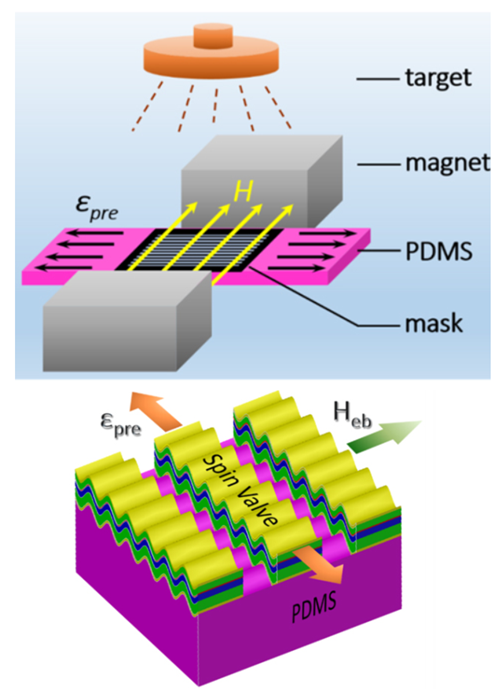

圖3 可拉伸自旋閥器件的制備和結構示意圖

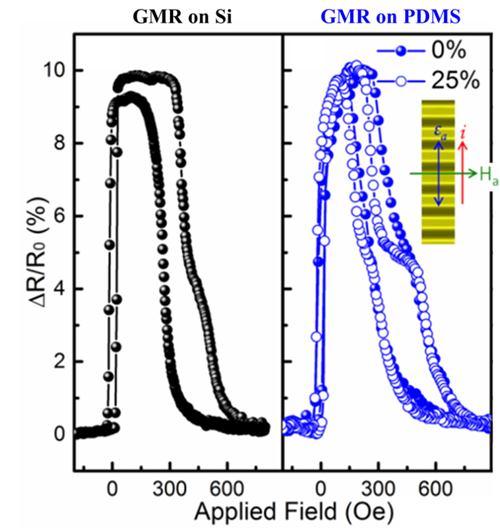

圖4 Si襯底與柔性PDMS襯底上自旋閥器性能對比

　　（磁材事業部 王保敏 謝亞麗 楊華禮 李潤偉）
