水資源短缺和水環境污染是全球面臨的兩大挑戰。相較于傳統的物理沉降、吸附等方式，膜分離技術以其高效、低能耗、環境友好、占地小等特點，在水處理技術中占據重要地位。但受限于成膜材料以及成膜方法，傳統的聚合物膜（如聚偏氟乙烯、聚四氟乙烯、聚砜、聚酰胺等）及無機膜普遍存在滲透性能與選擇性能之間的trade-off限制，同時不可避免的膜污染嚴重影響分離膜的實際長期運行。因此如何提高分離膜的分離效率（即滲透性和選擇性），解決膜污染問題是分離膜領域需要研究的最重要的問題。
有序框架材料主要包括共價有機框架（COFs）和金屬有機框架材料（MOFs），具有孔結構高度有序、孔道尺寸可調、孔環境功能可定制等特點，作爲新型的納米基元體，有望成爲下一代結構有序及功能有序的新型分離膜材料，如何構築高分離精度和催化性能的有序框架膜，是當前研究的最大挑戰。近期，中國科學院甯波材料技術與工程研究所先進功能膜團隊在劉富研究員的帶領下在有序框架膜的分離和催化方面取得系列進展。
1.有序框架膜及高精度離子/分子篩分
高精度的離子/分子篩分是分離膜材料追求的目标之一，共價有機框架膜可通過孔徑以及孔環境設計實現這一目标。前期工作中，團隊利用三氟甲磺酸催化劑與二氯甲烷溶劑所形成的微界面作爲反應平台，合成了寡層2D-CTF-1納米片，并組裝成二維層狀膜，通過實驗及理論計算證明組裝後的2D-CTF-1膜的構築方式更傾向于AA堆疊，面内骨架孔（1.39nm）納米通道對于傳質的貢獻超過75%，基于孔徑尺寸篩分機制實現染料分子與鹽離子混合溶液精确分離（Journal of Membrane Science，2020，595，117525；功能高分子學報，2019，32，610）。爲進一步實現一價/二價離子的分離，團隊通過液液界面反應合成了陰離子型共價有機框架膜TpPa-SO3Na，具有豐富納米孔道及磺酸基團的TpPa-SO3Na中間層減緩了胺單體的擴散速度，調控界面聚合，形成了無缺陷的聚酰胺層。基于磺酸基團增強的道南效應，所制備的SCOF/PA複合納濾膜表現出優異的脫鹽率（Na2SO4，99.6%），高的單鹽選擇性（NaCl/Na2SO4，178.5）和一/二價陰離子選擇性（Cl-/SO42-，312.6）（如圖1），爲構築優異離子篩分性能的納濾膜提供了一種可行性策略，相關工作發表于Chemical Engineering Journal 427（2022）132009。
2.有序框架膜及催化清潔分離
膜催化結合膜分離和催化過程，既可實現選擇性分離，又可實現污染物的催化降解礦化，并能解決膜表面污染問題。團隊將傳統聚合物膜與新型金屬有機框架材料相結合，基于芬頓催化、過硫酸鹽催化及光催化，實現了對水體及膜表面有機污染物降解及礦化。
團隊通過原位生長的方式將高度結晶的普魯士藍立方晶固定在聚偏氟乙烯微孔膜中，制備Fenton催化膜反應器，限域微孔催化環境強化了擴散-催化過程，基于自由基氧化過程實現了多種污染物（羅丹明B、雙酚A、腐殖酸）的降解，在連續24h錯流運行中，通量穩定在300LMH，去除率高于99%以上（圖2，Applied Catalysis B: Environmental 273（2020）119047）。
近期團隊提出了一種基于單線态氧主導的納米纖維催化膜。團隊通過在PAN納米纖維上原位生長并熱解ZIF-67，合成了具有多相催化界面的納米纖維膜（CoxOy@CCNM），可活化過硫酸鹽以産生單線态氧，通過這種非自由基主導途徑可超快、穩定、持久地去除抗生素污染物（四環素、環丙沙星、磺胺甲惡唑），具有寬pH及抗陰離子幹擾的能力。并從界面電子轉移、界面活性氧活化、界面污染物吸附3個方面系統研究了界面催化機理（圖3，Journal of Membrane Science 639（2021）119782）。
在光催化清潔膜方面，分别合成了零維CdS量子點、一維CTF-1納米帶以及三維普魯士藍/CTF複合立方晶體。團隊通過原位生長的方式，將零維CdS量子點原位生長在2D-CTF-1納米片層上，并組裝成膜。量子點提高了傳質通道，實現通量＞170MLH，截留性能＞94%；此外，量子點通過與CTF-1形成異質結提高了複合膜光催化性能，實現膜表面污染物的光催化降解，在多次循環下保持優異的分離性能（圖4，Chemical Engineering Journal 421（2021）127784）。此外，近期團隊通過極性溶劑誘導裂解策略合成了具有2-3個共價三嗪骨架單元寬度的CTF-1納米帶（CTF-1-NR）。納米帶的寬度可通過在三氟甲磺酸層中的極性溶劑（如乙醇）的體積來調整（圖5，Chemical Engineering Journal 429（2022）132401）。將CTF-1納米帶與氧化石墨烯複合制備二維層狀膜，通過低場核磁與和XRD表征了擴大的層間距（～8.8
），提供了超快水傳輸 （～60 LMH bar-1）和高的染料分子截留率（＞98%）。同時，橋接的CTF-1-NR增強了複合膜的光生載流子分離效率，以及優異的太陽光清潔催化及通量恢複性能（比氧化石墨烯膜高約7倍）。近期團隊將“活性立方晶”PB@CTF引入到氧化石墨烯膜中實現超快水傳輸以及太陽光照膜清潔過程（圖6，Journal of Membrane Science 644（2022）120156）。其中插入到氧化石墨烯膜中的PB@CTF不僅爲水分子傳輸創造了更多的通道，同時PB優異的光熱性能增強了CTF催化能力。該複合膜表現出對有機物分子高且穩定的滲透性能（～170 LMH bar-1，＞95%），在1個太陽下光熱增強的光催化可連續對膜表面污染物（染料、抗生素）高效在線降解，并實現連續平穩運行。
上述關于有序框架膜材料的合成策略及在分離和催化方面的應用研究，爲下一代功能型分離膜材料的制備及特種分離應用提供了有益探索和思路啓發。
上述工作得到國家自然科學基金（51603209、5161101025）、國家重點研發計劃（2017YFB0309600）、浙江省重點研發計劃（2021C03170）、中科院青年創新促進會優秀會員（2014258）、浙江省高層次人才計劃專項（ZJWR0108020）、浙江省傑出青年基金（LR20E030002）、甯波市科技創新2025重大專項（2020Z105）的支持。

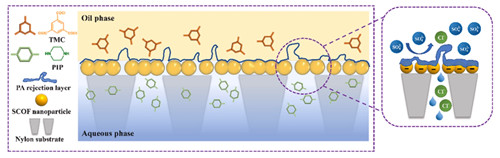

圖1 陰離子型共價有機框架層調控界面聚合納濾膜及一/二價陰離子分離

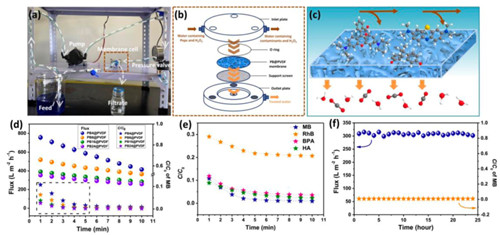

圖2 普魯士藍/聚偏氟乙烯複合膜及芬頓催化分離性能

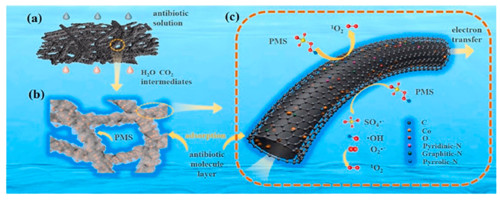

圖3 CoxOy@CCNM納米纖維膜及單線态氧催化分離
圖4 零維CdS量子點調控CTF-1複合膜的光催化清潔及分離性能

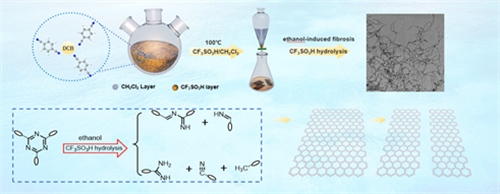

圖5 一維CTF納米帶調控氧化石墨烯膜的光催化清潔及分離性能

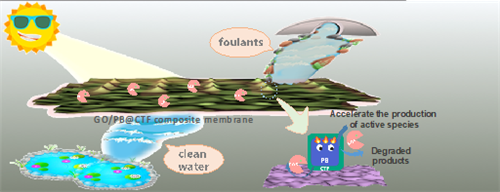

圖6 三維普魯士藍/CTF複合立方晶體調控氧化石墨烯膜的光催化清潔及分離性能
（高分子與複合材料實驗室 李貴亮）
